TFF CWDM&DWDM
起浪光纤(GROWSFIBER)的TFF CWDM&DWDM是基于薄膜滤波器技术的无源WDM产品组合,包括MUX、DEMUX和MUX+DEMUX几种类型,可定制端口配置、封装、光纤类型、光纤长度、连接器和适配器。
在线咨询

低插入损耗

较低的插入损耗,使MUX/DEMUX运行时拥有较低的信号衰减,从而降低对信号发射器的功率要求。

CWDM

<1.2
2通道
<1.8
4通道
<3.0
8通道
<3.4
16通道
<3.7
18通道

DWDM

<1.5
2通道
<1.8
4通道
<2.6
8通道
<4.2
16通道

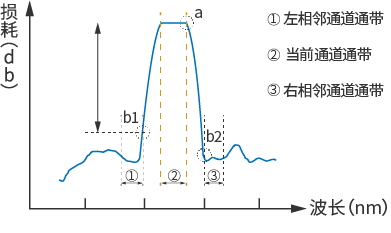

高隔离度

较高的隔离度值,使MUX/DEMUX里面多信号传输时进行充分的信号隔离,有效防止信号之间相互串扰导致传输信号失真。

>30dB
相邻通道隔离
>45dB
非相邻通道隔离
高隔离度

低偏振相关损耗

较低的偏振相关损耗可以使MUX/DEMUX在输入波长范围内,由于极化状态的改变造成的插入损耗的最大变化值低。

>0.2dB

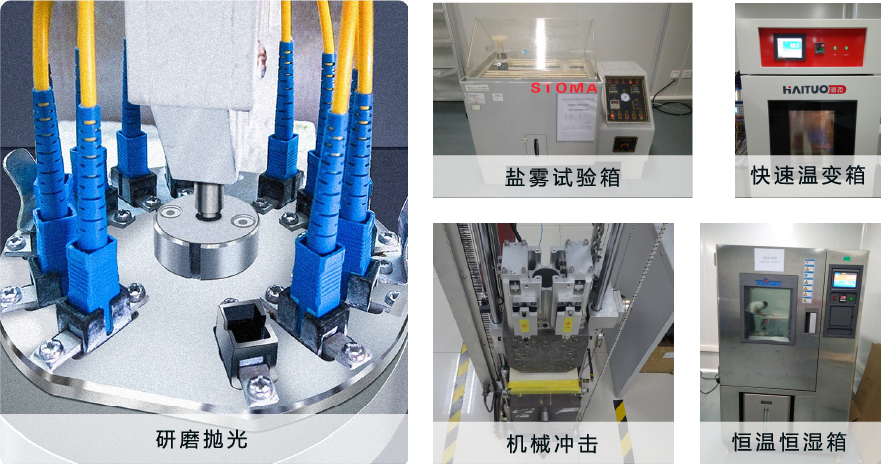

高可靠性

优质的生产工艺和多项检测流程,保证产品的高可靠性
高可靠性

符合国际标准

电信标准
符合Telcordia GR-1209-CORE-2001标准
符合Telcordia GR-1221-CORE-1999标准

ITU
符合ITU-T G.694.2

ROHS
符合RoHS环保标准(无铅)

定制信息

定制波长

MUX DEMUX 中心波长 传输通道
CWDM MUX 1270~1610nm或1271~1611nm

(间隔20nm)

2~18
CWDM DEMUX
双纤双向CWDM MUX+DEMUX
单纤双向CWDM MUX+DEMUX 2~9
DWDM MUX 1520~1620nm

(间隔100GHz或者200GHz)

2~16
DWDM DEMUX
双纤双向DWDM MUX+DEMUX
单纤双向DWDM MUX+DEMUX 2~8

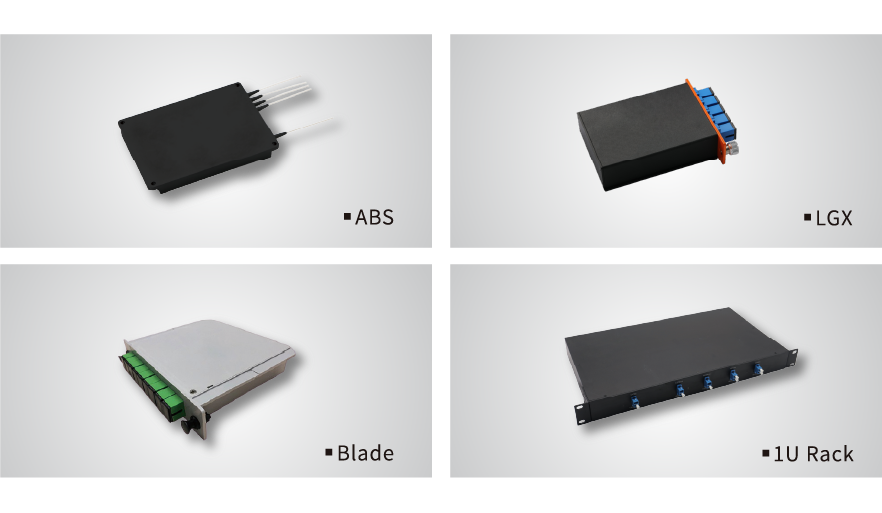

可选封装

封装

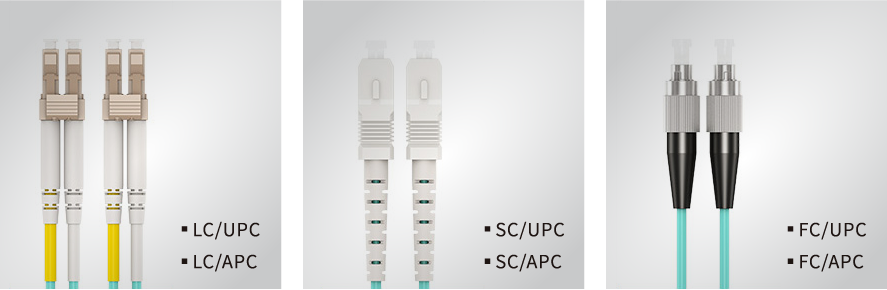

可选连接器

连接器

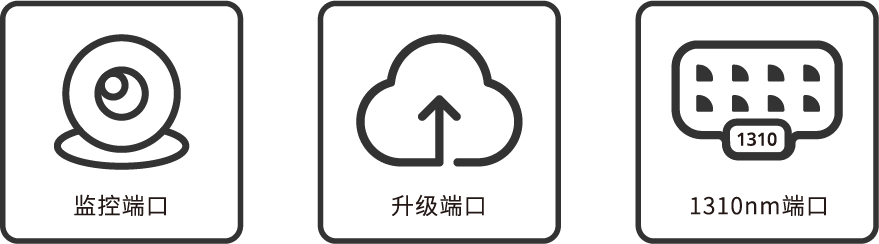

可选端口

端口

解决方案

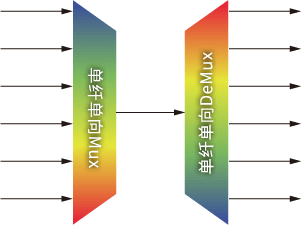

单纤单向

单纤单向

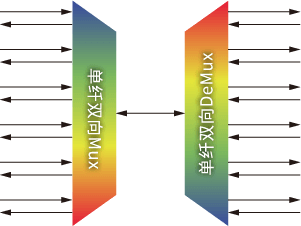

单纤双向

单纤双向

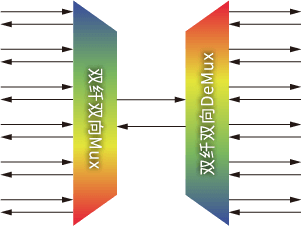

双纤双向

双纤双向

订购信息

选型表

产品型号1 产品描述2 通道插损 MUX+DEMUX
链路插损
相邻通道

隔离度

非相邻通道

隔离度

偏振相关损耗 回损
GFCWx2 2CH CWDM ≤1.2dB ≤2.1dB ≥30dB ≥45dB ≤0.2dB ≥45dB
GFCWx4 4CH CWDM ≤1.8dB ≤2.7dB ≥30dB ≥45dB ≤0.2dB ≥45dB
GFCWx8 8CH CWDM ≤3.0dB ≤3.9dB ≥30dB ≥45dB ≤0.2dB ≥45dB
GFCWx16 16CH CWDM ≤3.4dB ≤4.6dB ≥30dB ≥45dB ≤0.2dB ≥45dB
GFCWx18 18CH CWDM ≤3.7dB ≤5.3dB ≥30dB ≥45dB ≤0.2dB ≥45dB
GFDWx2 2CH DWDM ≤1.5dB ≤2.7dB ≥30dB ≥45dB ≤0.2dB ≥45dB
GFDWx4 4CH DWDM ≤1.8dB ≤3.0dB ≥30dB ≥45dB ≤0.2dB ≥45dB
GFDWx8 8CH DWDM ≤2.6dB ≤3.8dB ≥30dB ≥45dB ≤0.2dB ≥45dB
GFDWx16 16CH DWDM ≤4.2dB ≤5.4dB ≥30dB ≥45dB ≤0.2dB ≥45dB
  • CWDM系统
  • DWDM系统

CWDM

端口配置 通道插入损耗 (dB) 链路插入损耗(复用器和解复用器)(dB)
2通道 < 1.2 < 2.1
4通道 < 1.8 < 2.7
8通道 < 3.0 < 3.9
16通道 < 3.4 < 4.6
18通道 < 3.7 < 5.3



参数
中心波长(nm) 1270至1610
工作波长(nm) 1260至1620
通道空间 (nm) 20
通道带宽@0.5dB (nm) ITU±6.5
相邻通道隔离 (dB) > 30
非相邻隔离(dB) > 45
方向性 (dB) > 50
回波损耗(dB) > 45
平坦度(dB) < 0.5
偏振相关损耗(dB) < 0.2
偏振模色散(ps) < 0.1
最大光功率(mw) 300
工作温度(℃) -5至+75
储存温度(℃) -40至+85
封装(mm) (L×W×H) ABS:80×58×8, 100×80×10, 120×80×18, 140×115×18
LGX:标准型、二合一型和四合一型
机架式:483×245×44

【注意】:
所有规格参数均基于带有连接器的设备,并在波长和温度范围内得到保证,光纤类型为G657A。

DWDM

端口配置 2通道 4通道 8通道 16通道
通道插入损耗 (dB) < 1.5 < 1.8 < 2.6 < 4.2
链路插入损耗(复用器和解复用器)(dB) < 2.7 < 3.0 < 3.8 < 5.4



参数
中心波长(nm) ITU Grid
工作波长(nm) 1520至1620
通道空间 (nm) 0.8或1.6
通道带宽@0.5dB (nm) 0.22
相邻通道隔离 (dB) > 30
非相邻隔离(dB) > 45
方向性 (dB) > 50
回波损耗(dB) > 45
平坦度(dB) < 0.5
偏振相关损耗(dB) < 0.2
偏振模色散(ps) < 0.1
最大光功率(mw) 300
工作温度(℃) -5至+75
储存温度(℃) -40至+85
封装(mm) (L×W×H) ABS:80×58×8, 100×80×10, 120×80×18, 140×115×18
LGX:标准,2合1、4合1
机架式:483×245×44

【注意】:

所有规格参数均基于带有连接器的设备,并在波长和温度范围内得到保证,光纤类型为G657A。
