中等规模的C-RAN集中部署成为5G前传网络的主要组网场景，为解决移动基站C-RAN架构中DU-AAU之间光纤资源缺乏的问题，国内运营商引入了WDM波分解决方案。

5G前传无源WDM波分解决方案具有成本低廉，容易批量部署的优势，缺点是其管理维护能力。有源WDM方案可提供丰富的操作管理和维护（OAM）和故障诊断功能，但设备成本高，建网投资大。于是运营商们便提出了半有源WDM方案，半有源方案平衡了建网成本和后期运维，并在大幅降低光纤使用量的同时具有一定的运维能力，成为5G前传建网的主流方案。

5G前传半有源WDM方案介绍

5G前传半有源设备方案特点是DU侧采用有源WDM，而AAU天线侧采用无源WDM，通过有源设备的介入有效的解决了无源WDM的缺点，可以实时监测前传波分光网络的状态并提供光层的1:1保护，保证了5G前传业务链路的传输可靠性。半有源设备兼顾了远端AAU侧无源的简单低成本特点，半有源前传设备的网管通常都会支持SNMP、CLI、WEB、Telnet网管协议，同时具有远程监控管理（OSC）功能，提升了网络OAM管理性能，为设备维护及管理带来非常大的便利。

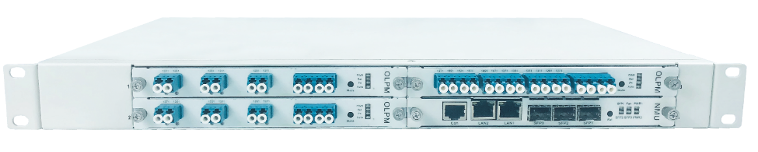

1U 半有源设备产品形态参考图

本文根据《中国电信面向5G前传的细波分复用设备》和中国移动《开放式波分复用（Open-WDM）技术规范》两篇公开的标准，对5G前传半有源WDM方案进行分析和比较。

中国移动Open-WDM解决方案

根据DU侧有源WDM设备形态及功能的不同，Open-WDM设备分为Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型四种。其中，有源WDM设备包括PD检测型设备、OTU型设备2种设备形态。

• Ⅰ型Open-WDM设备：有源WDM设备为PD检测型设备，支持对AAU光模块和DU光模块OAM的检测。AAU光模块和DU光模块均为支持OAM的彩光模块。
• Ⅱ型Open-WDM设备：有源WDM设备为OTU型设备，支持对AAU光模块的管控。AAU光模块为支持OAM的彩光模块，有源WDM设备波分侧为支持OAM的彩光模块、客户侧为灰光模块，DU光模块为灰光模块。
• Ⅲ型Open-WDM设备：有源WDM设备为PD检测型设备，支持上下行方向支路光功率检测。AAU光模块为彩光模块，DU光模块为彩光模块。
• Ⅳ型Open-WDM设备：即无源WDM设备，AAU侧和DU侧均为无源合分波器，合分波器间通过光纤链路连接。AAU光模块为彩光模块，DU光模块为彩光模块。基于MWDM的Ⅳ型Open-WDM设备应支持在不更换AAU和DU光模块的情况下升级为Ⅰ型Open-WDM设备，即基于MWDM的Ⅳ型Open-WDM设备AAU和DU光模块均应支持OAM。

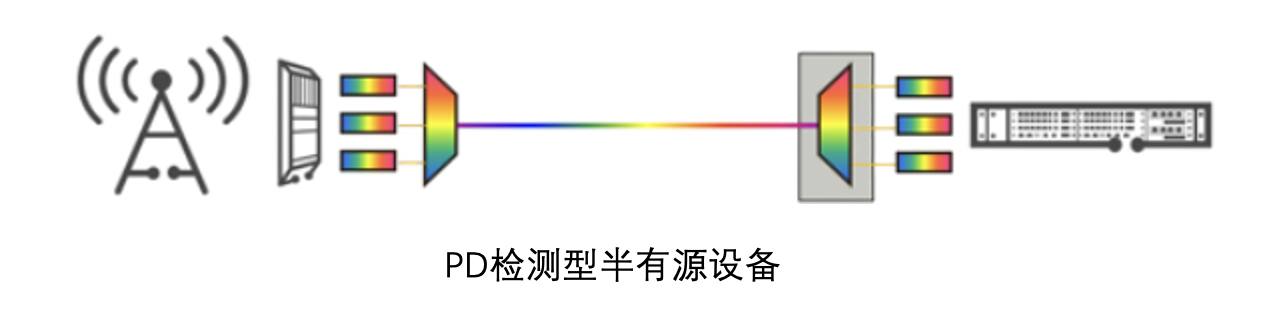

中国移动半有源示意图

备注：DU侧，彩光模块直接插在DU设备上，半有源设备无灰光模块，内部业务板卡集成WDM波分，PD功率检测和光开关切换实现线路保护

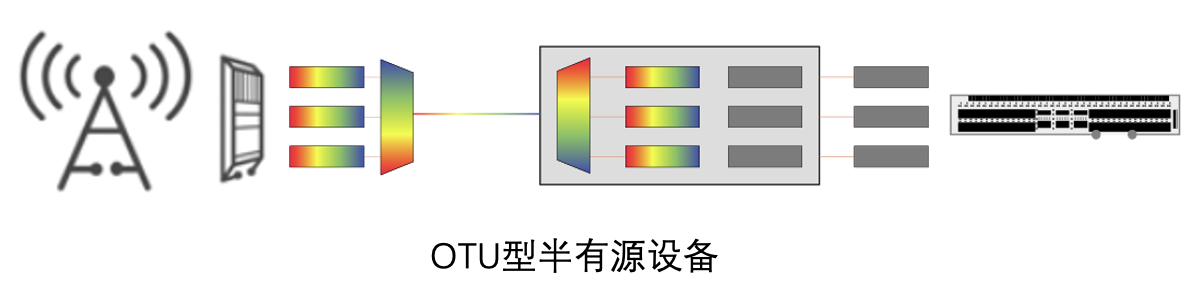

备注：DU设备内部用灰光模块模块和OTU半有源设备互联，DU侧的彩光模块插在OTU型半有源设备上，该设备实现OEO功能，同时可以对DU上的彩光模块发出控制信号。

中国电信半有源WDM解决方案

中国电信半有源方案分为I型和II型，支持灵活形态部署，可因地制宜，选择最佳部署方式，其中:

• 半有源I型，在DU侧增加监测接口和有源的监测板卡，增加少量维护功能; AAU侧无源，只部署无源合分波器;
• 半有源II型，DU侧有源，部署有源设备，局端设备支持远端光模块的监测和控制，AAU侧无源，只部署无源合分波器;
• 对于半有源II型方案，前传设备客户侧与DU/AAU互联时，可采用低成本的300m工作距离的等短距光模块，基于FP等方案实现。

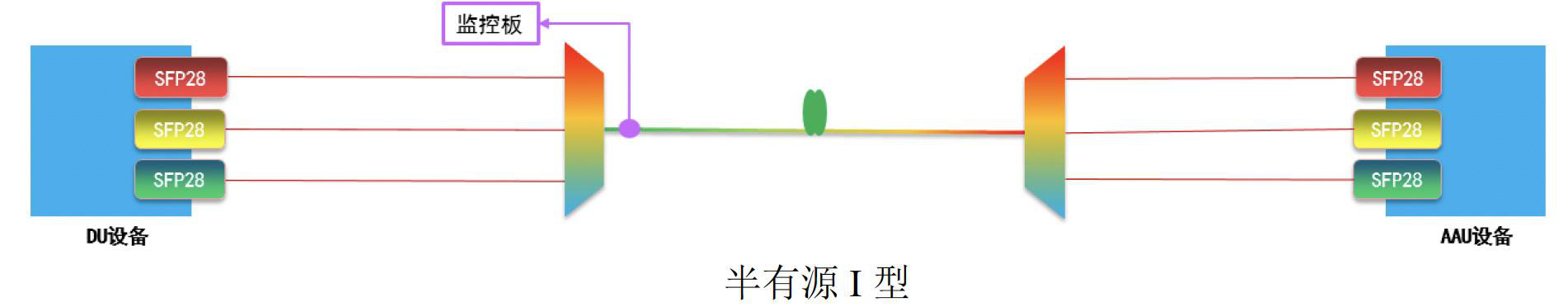

中国电信半有源示意图

备注：半有源I型设备, DU侧，彩光模块直接插在DU设备上，半有源设备无灰光模块，内部业务板卡集成WDM波分，PD功率检测和光开关切换实现线路保护

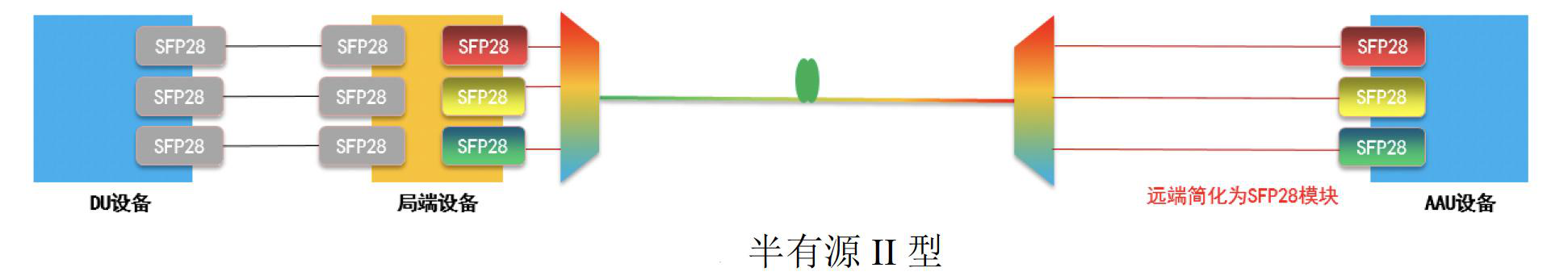

备注：半有源II设备，DU设备内部用灰光模块模块和OTU半有源设备互联，DU侧的彩光模块插在OTU型半有源设备上，该设备实现OEO功能，同时可以对DU上的彩光模块发出控制信号。

移动与电信5G前传半有源方案对比

• 中国移动的“Ⅲ型Open-WDM设备”等价于中国电信“半有源I型”，该方案是2020年国内运营商规模化招标采购的半有源设备，AAU侧和DU侧光模块均采用普通的25G CWDM光模块（不带调顶）。半有源设备主要功能是监控前传光网络上下行方向支路光功率检测，并提供光层1+1切换保护，保证了前传业务链路的传输可靠性。
• 中国移动的“OTU型半有源设备”等价于中国电信“半有源II型”设备，他们均可以发出控制指令控制基于调幅技术的OAM调顶光模块，不同的地方在于中国移动采用MWDM技术，而中国电信采用LWDM技术。

起浪光纤可提供的半有源设备的无源器件解决方案

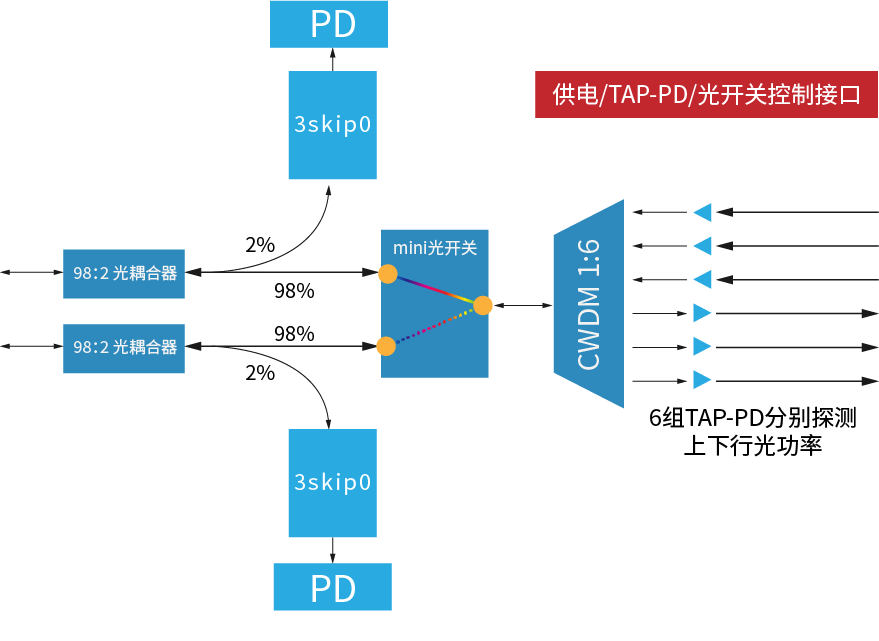

起浪光纤(GROWSFIBER)针对5G前传半有源WDM波分方案，推出集合波、光路切换保护和光功率监控功能“三合一”的系列半有源波分设备整体解决方案，包括CWDM/LWDM/MWDM三端口合波器件、光路切换保护功能的1X2光开关和线路光功率监控PD器件，器件安装在DU侧有源波分设备中，满足运营商对5G前传光网络的可管理性和可运维性的需求。

• 6波或12波CWDM OMUX(移动MWDM标准和电信LWDM标准可选)实现合分波功能
• 1X2机械式光开关对光路进行切换
• TAP-PD器件或PD器件实现光功率监控功能
• 3skip0, T1271~1311, R1331~1611三端口器件实现偏振不敏感光学隔离器的功能
• 1x2FBT mini耦合器, 2:98, 1260~1620nm输出小部分光信号用于光功率监控

紧凑型Mini封装节省了集成空间，采用电信级可靠性标准和成熟的自动化封装工艺，产品均通过可靠性测试和满足工业级温度要求，具备低插损、高隔离度、低串扰和高性价比等优势，所有产品皆可接受客户定制化需求。
