CWDM/DWDM无源波分光传输解决方案
在光传输网络建设中,长距离的传输需要消耗大量的光纤资源。WDM无源器件可将多路光信号复用到一根光纤中,扩充传输容量,节省光纤资源。其中CWDM和DWDM器件是比较常用的两种,配备上对应的彩光模块,可实现不同的无源波分光传输解决方案。
针对CWDM/DWDM无源波分光传输解决方案,起浪光纤可提供以下无源波分器件:Mux&Demux复用器和解复用器和OADM光分插复用器。
Mux&Demux复用器和解复用器
波分复用器和解复用器是一种基于TFF(薄膜滤波器)的波分复用产品,它将不同波长的光信号复用至单根光纤进行传输,在接收端使用解复用将光纤中的信号分解为不同波长的信号。
CWDM粗波分复用器和解复用器
CWDM粗波分复用器波长1270-1610nm,具有20nm的宽波长间隔,对激光器的要求较低,有效降低网络运营成本,有单纤双向和双纤双向两种传输方案。
单纤双向
采用产品:
产品种类 | 产品名称 |
易飞扬CWDM彩光模块 | 左:1290/1330/1370/1410nm CWDM彩光模块
右:1270/1310/1350/1390nm CWDM彩光模块 |
起浪光纤CWDM复用器和解复用器 | 8波4通道(1290/1330/1370/1410/1270/1310/1350/1390nm)CWDM复用器和解复用器 |
双纤双向
采用产品:
产品种类 | 产品名称 |
易飞扬CWDM彩光模块 | 1270/1290/1310/1330nm CWDM彩光模块 |
起浪光纤CWDM复用器和解复用器 | 4波4通道(1270/1290/1310/1330nm)
CWDM复用器和解复用器 |
起浪光纤CWDM复用器和解复用器可选2-18 CWDM通道,覆盖1270nm-1610nm的所有通道。在单纤双向传输模式下最多可传输9个数据流,在双纤双向传输模式下最多可传输18个数据流。
DWDM密集波分复用器和解复用器
DWDM密集波分复用器用来传输波长更密集的光信号,特别用于波长高度集中在一起的长距离传输,最大传输波长可以在100GHz间隔(0.8nm)中达到48个通道,在50GHz间隔(0.4nm)中可以达到96个通道,有单纤双向和双纤双向两种传输方案。
单纤双向
采用产品:
产品种类 | 产品名称 |
易飞扬DWDM彩光模块 | 左:C21/C23/C25/C27 DWDM彩光模块
右:C22/C24/C26/C28 DWDM彩光模块 |
起浪光纤DWDM复用器和解复用器 | 8波4通道(C21/C22/C23/C24/C25/C26/C27/C28)
DWDM复用器和解复用器 |
双纤双向
双纤双向传输模式:复用与解复用波长相同
采用产品:
产品种类 | 产品名称 |
易飞扬DWDM彩光模块 | C21/C23/C25/C27 DWDM彩光模块 |
起浪光纤DWDM复用器和解复用器 | 4波4通道(C21/C22/C23/C24)
DWDM复用器和解复用器 |
起浪光纤DWDM复用和解复用器工作波长的范围为1525nm至1565nm(间隔200GHz或100GHz,即1.6nm或0.8nm),可选2-32通道,在单纤双向传输模式下允许通过单根单模光纤传输多达16个数据流;在双纤双向传输模式下允许通过一对单模光纤传输多达32个并行和独立的数据流。
AAWG无热阵列波导光栅
在光纤通信系统中,最早商用的DWDM模块是由多个三端口的介质膜滤波器(TFF)串联而成,但是当信道数大于16时,基于TFF技术的DWDM模块因损耗太大,不能满足应用需求。然而,一个典型的DWDM系统,通常在单根光纤中传输40或者48个以上波长,因此需要更大端口数的复用/解复用器。串联结构的WDM模块会在后面端口累积太多功率损耗,因此需要采用并行结构,一次性对数十个波长进行复用/解复用操作。阵列波导光栅AWG就是这样一种光器件。
AAWG是无热型AWG,主要实现16通道以上合波和分波功能。采用特殊设计和工艺,使得波长不随外界温度变化而变化,不采用任何加热装置和控制电路,亦无需电路的辅助。利用自身补偿技术对外界温度进行自适应控制,中心波长对于外界温度的变化不敏感,可广泛应用于城域网和长距离DWDM光纤通信系统。AAWG也有单纤双向个双纤双向两种传输方案。
单纤双向方案
采用产品:
产品种类 | 产品名称 |
易飞扬DWDM彩光模块 | 左:C22/C24……C58/C60 DWDM彩光模块
右:C21/C23……C57/C59 DWDM彩光模块 |
起浪光纤AAWG | 40波20通道(C21/C22……C59/C60)AAWG |
双纤双向方案
采用产品:
产品种类 | 产品名称 |
易飞扬DWDM彩光模块 | C21/C24……C58/C60 DWDM彩光模块 |
起浪光纤AAWG | 40波40通道(C21/C22……C59/C60)AAWG |
图中所示采用40通道AAWG,在单纤双向传输模式下允许通过单根单模光纤传输多达20个数据流;在双纤双向模式下允许通过一对单模光纤传输多达40个数据流。
起浪光纤可提供工业级17通道O波段150GHz AAWG模块,满足5G前传长距离应用场景,以及48通道/96通道的AAWG,适用于长距离城域网传输,可选高斯型和平顶性。
OADM光分插复用器
在某些光网络传输接点上,经常需要把一些信号流从传输系统中分出来,或把某些信号流插进系统中,即分插。OADM光分插复用器是WDM全光网的一种节点结构,可以不经光→电→光转换和电处理,就能实现波分复用信道的分插功能。采用OADM可以提高网络的灵活性,增加节点的吞吐容量,提高网络运行效率,其透明性可以处理任何格式和速率的信号。
为了在节点之间插入/分出数据流,我们将OADM产品线分为两类。只需要在链路的一侧(东侧或西侧)进行分插的叫做单向OADM,需要在链路的两侧(东侧和西侧)进行分插的,叫做双向OADM。
CWDM OADM
单向CWDM OADM
单纤双向传输模式:单向OADM分出/插入相同波长
采用产品:
产品种类 | 产品名称 |
易飞扬CWDM彩光模块 | 左:1290/1330/1370/1410nm CWDM彩光模块
右:1270/1310/1350/1390nm CWDM彩光模块 |
起浪光纤CWDM复用器和解复用器 | 8波4通道(1290/1330/1370/1410/1270/1310/1350/1390nm)
CWDM复用器和解复用器 |
起浪光纤CWDM OADM | 双波双通道(1270/1310nm)单向CWDM OADM |
单纤双向传输模式:单向OADM分出/插入不同波长
采用产品:
产品种类 | 产品名称 |
易飞扬CWDM彩光模块 | 左:1290/1330/1370/1410nm CWDM彩光模块
右:1270/1310/1350/1390nm CWDM彩光模块 |
起浪光纤CWDM复用器和解复用器 | 8波4通道(1290/1330/1370/1410/1270/1310/1350/1390nm)
CWDM复用器和解复用器 |
起浪光纤CWDM OADM | 4波双通道(1490/1550/1310/1270nm)单向CWDM OADM |
双向CWDM OADM
双纤双向传输模式:双向OADM分出/插入相同波长
采用产品:
产品种类 | 产品名称 |
易飞扬CWDM彩光模块 | 1470/1490/1510/1530nm CWDM彩光模块 |
起浪光纤CWDM复用器和解复用器 | 4波4通道(1470/1490/1510/1530nm)
CWDM复用器和解复用器 |
起浪光纤CWDM OADM | 双波双通道(1470/1490nm)
双向CWDM OADM |
双纤双向传输模式:双向OADM分出/插入不同波长
采用产品:
产品种类 | 产品名称 |
易飞扬CWDM彩光模块 | 左:1590/1610/1510/1530nm CWDM彩光模块
右:1470/1490/1510/1530nm CWDM彩光模块 |
起浪光纤CWDM复用器和解复用器 | 左:4波4通道(1590/1610/1510/1530)
右:4波4通道(1470/1490/1510/1530) CWDM复用器和解复用器 |
起浪光纤CWDM OADM | 4波双通道(1470/1490nm/1590/1610)
双向CWDM OADM |
起浪光纤CWDM OADM可选1-8通道,单向CWDM OADM连接到分出/插入的链路一侧(东侧或西侧),即可分出或插入1个或8个波长。双向CWDM OADM连接到分出/插入的链路两侧(东侧和西侧),即可分出或插入1个或16个波长。
DWDM OADM
单向DWDM OADM

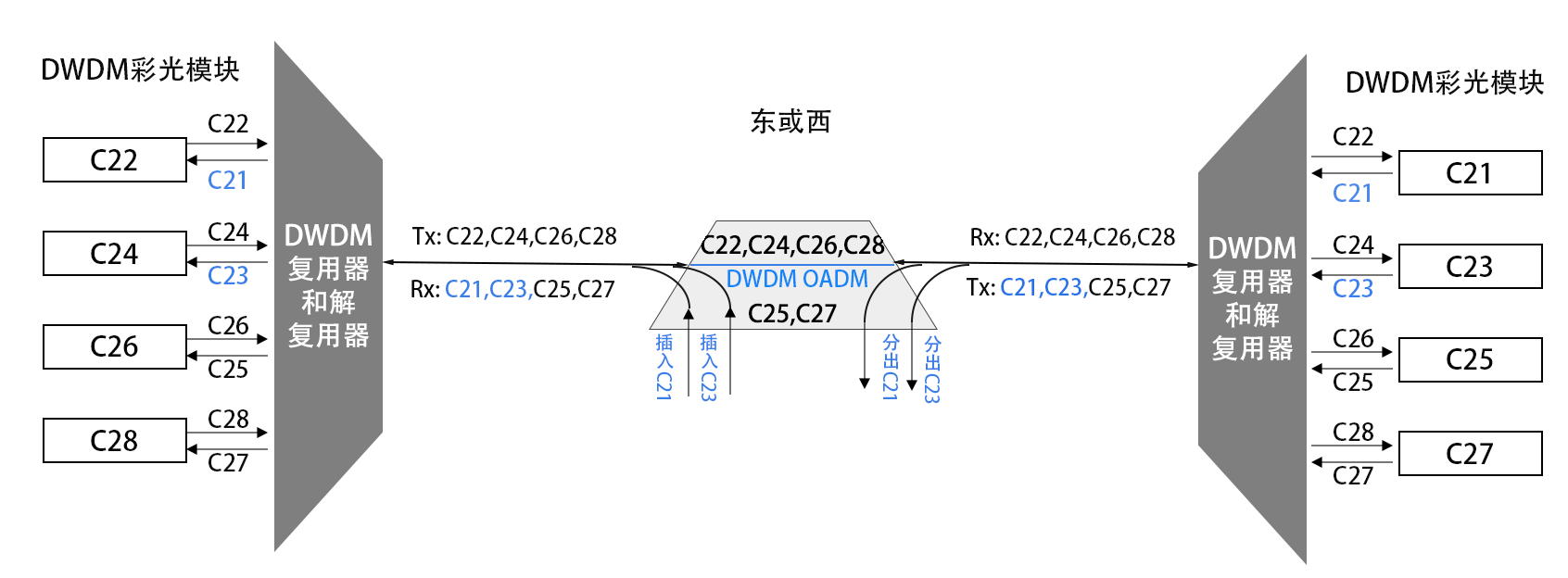

单纤双向传输模式:单向OADM分出/插入相同波长
采用产品:
产品种类 | 产品名称 |
易飞扬DWDM彩光模块 | 左:C22/C24/C26/C28 DWDM彩光模块
右:C21/C23/C25/C27 DWDM彩光模块 |
起浪光纤DWDM复用器和解复用器 | 8波4通道(C21/C22/C23/C24/C25/C26/C27/C28)
DWDM复用器和解复用器 |
起浪光纤DWDM OADM | 双波双通道(C21/C23)单向DWDM OADM |

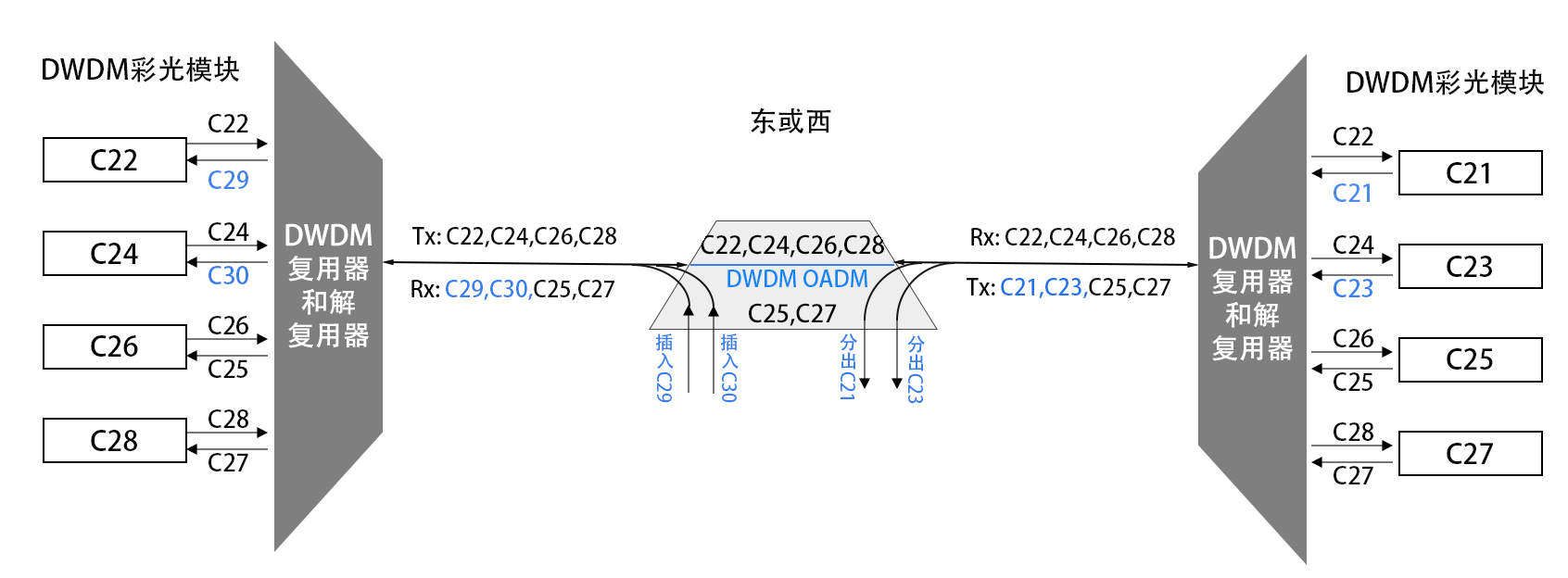

单纤双向传输模式:单向OADM分出/插入不同波长
采用产品:
产品种类 | 产品名称 |
易飞扬DWDM彩光模块 | 左:C22/C24/C26/C28 DWDM彩光模块
右:C21/C23/C25/C27 DWDM彩光模块 |
起浪光纤DWDM复用器和解复用器 | 8波4通道(C21/C22/C23/C24/C25/C26/C27/C28)
DWDM复用器和解复用器 |
起浪光纤DWDM OADM | 4波双通道(C21/C23/C29/C30)单向DWDM OADM |
双向DWDM OADM

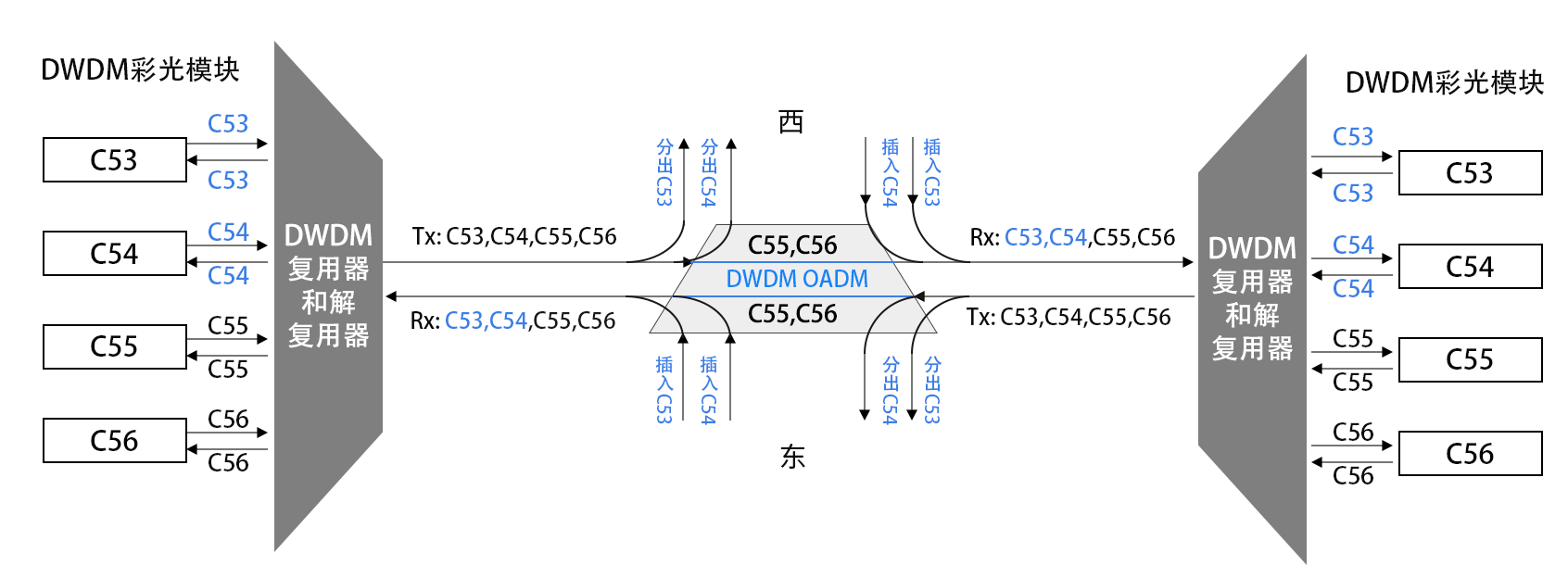

双纤双向传输模式:双向OADM分出/插入相同波长
采用产品:
产品种类 | 产品名称 |
易飞扬DWDM彩光模块 | C53/C54/C55/C56 DWDM彩光模块 |
起浪光纤DWDM复用器和解复用器 | 4波4通道(C53/C54/C55/C56)
DWDM复用器和解复用器 |
起浪光纤DWDM OADM | 双波双通道(C53/C54)双向DWDM OADM |

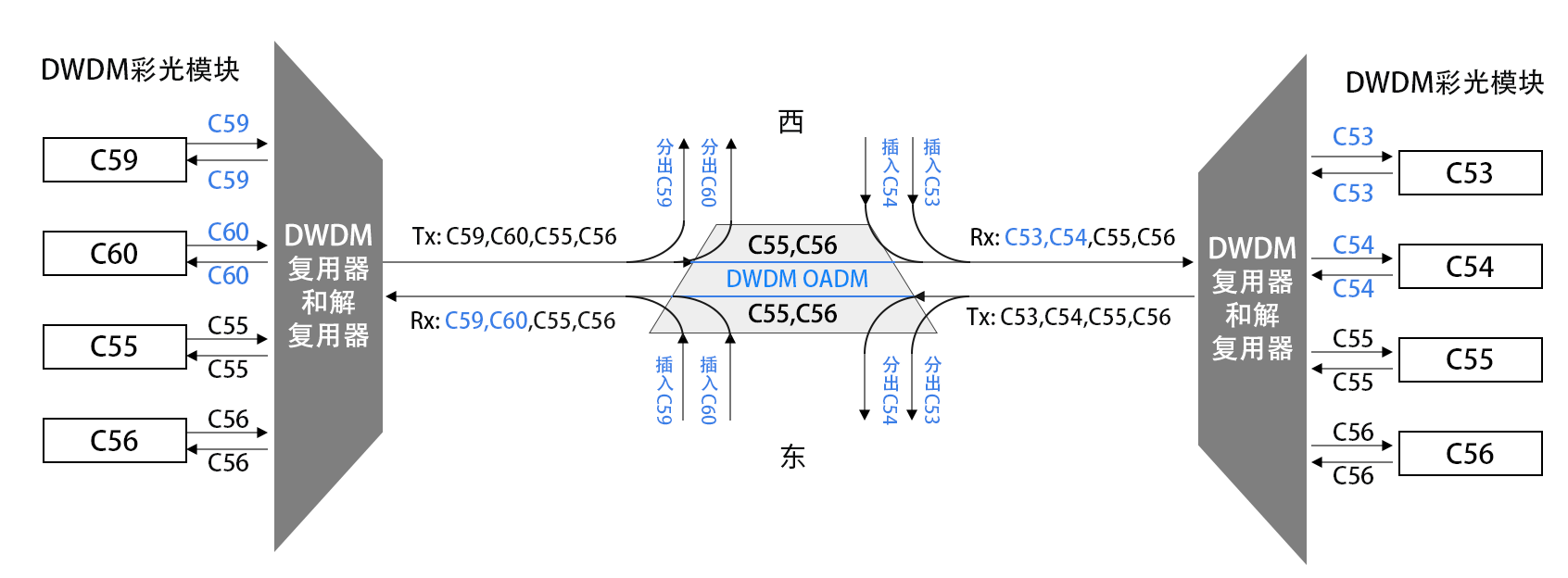

双纤双向传输模式:双向OADM分出/插入不同波长
采用产品:
产品种类 | 产品名称 |
易飞扬DWDM彩光模块 | 左:C59/C60/C55/C56 DWDM彩光模块
右:C53/C54/C55/C56 DWDM彩光模块 |
起浪光纤DWDM复用器和解复用器 | 左:4波4通道(C59/C60/C55/C56)
右:4波4通道(C53/C54/C55/C56) DWDM复用器和解复用器 |
起浪光纤DWDM OADM | 4波双通道(C53/C54/C59/C60)双向DWDM OADM |
起浪光纤DWDM OADM可选1-8通道,单向DWDM OADM连接到分出/插入的链路一侧(东侧或西侧),即可分出或插入1个或8个波长。双向DWDM OADM连接到分出/插入的链路两侧(东侧和西侧),即可分出或插入1个或16个波长。

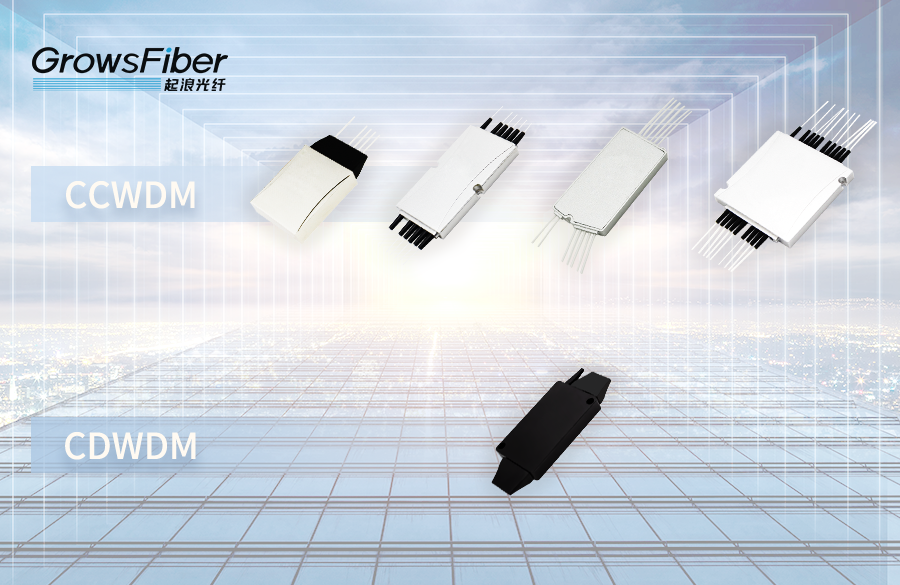

CWDM/DWDM产品系列可选紧凑型封装CCWDM和CDWDM,与CWDM/DWDM模块相同,不同之处在于CCWDM/CDWDM采用了自由空间技术,其封装尺寸与后者相比大大减小,而且插入损耗更低、一致性更好。

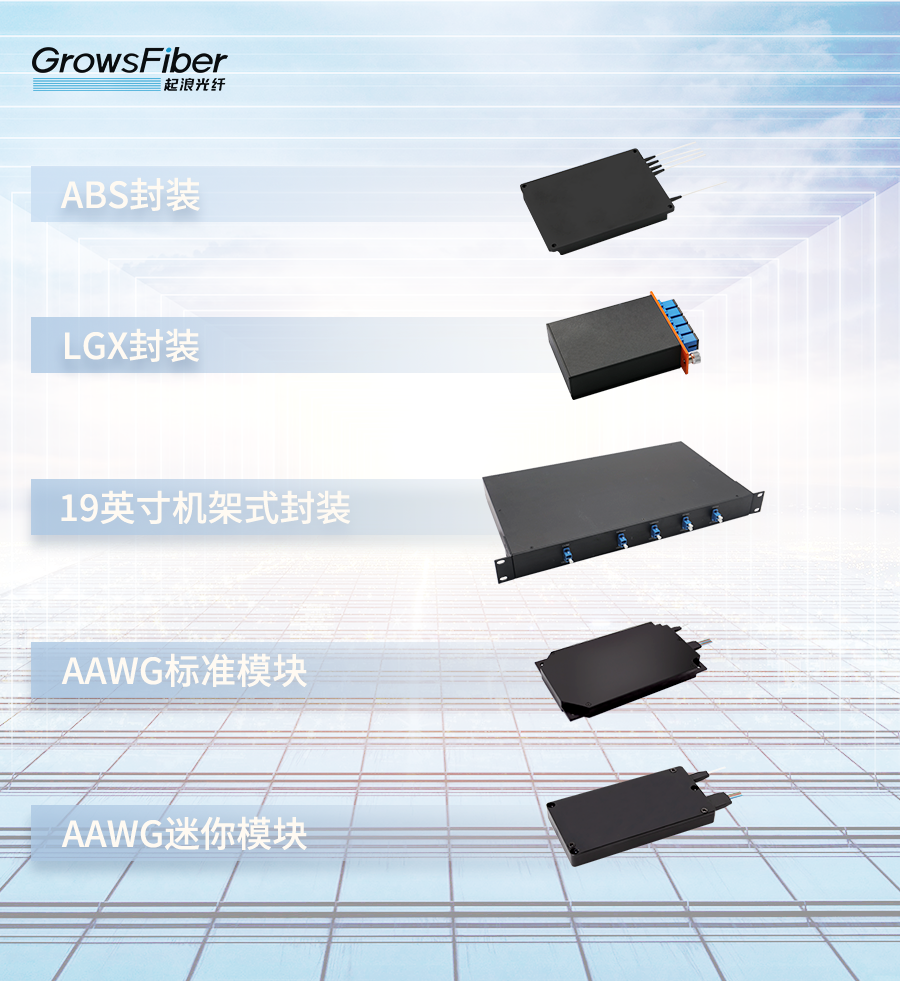

以上起浪光纤所提供的所有产品均可定制端口配置、工作波长、封装类型、光纤类型、光纤长度、输入端光纤连接器和输出端光纤连接器。其中CWDM/DWDM复用器和解复用器以及光分插复用器封装可选ABS盒式、LGX盒式和19英寸机架式封装。AAWG可提供标准模块、迷你模块和19英尺机架式封装。
